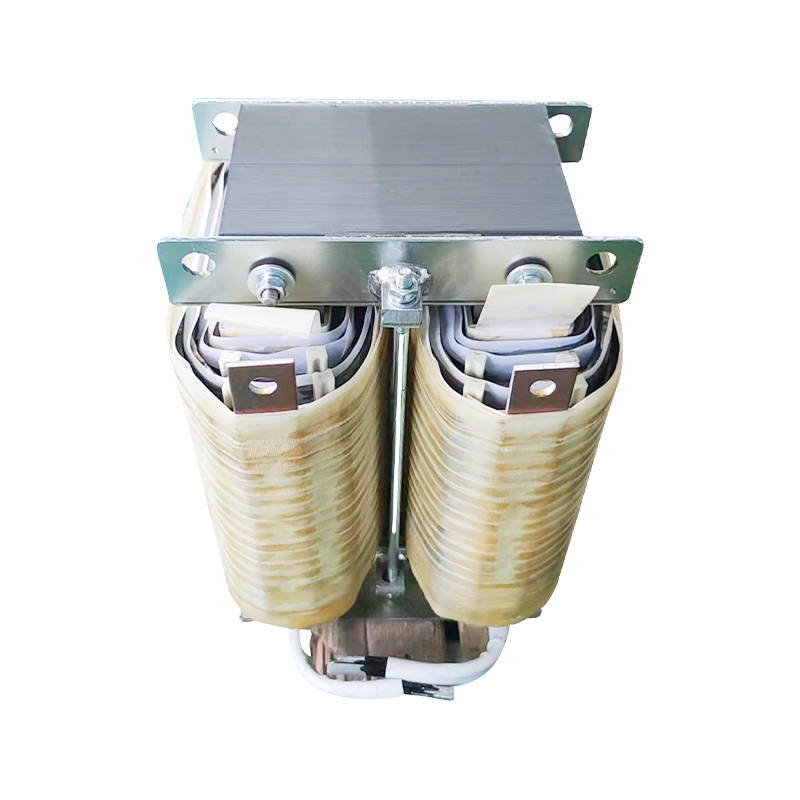

AL drôtový DC reaktor

DC reaktory, tiež známe ako ploché vlnové reaktory, sú široko používané ako kľúčové komponenty na DC strane meničov, najmä v oblasti univerzálnych invertorov. Jeho základnou funkciou je spracovať AC zložku v jednosmernom prúde a riadiť ju v prednastavenom rozsahu, aby sa zachovala kontinuita a stabilita usmerneného prúdu, znížila sa pulzácia prúdu, optimalizoval vstupný účinník a účinne sa potláčali harmonické generované meničom.

Zdôrazňujeme nasledujúce body o jeho vlastnostiach:

Konštrukcia jadra využíva vysokokvalitné plechy z kremíkovej ocele valcované za studena, materiál s nízkostratovými vlastnosťami. Jadro je rovnomerne rozdelené na malé segmenty viacerými vzduchovými medzerami, ktoré sú oddelené epoxidovými laminovanými sklenenými tkaninovými panelmi potiahnutými špeciálnym spojivom, aby sa zabezpečili stabilné a nehlučné vzduchové medzery počas prevádzky.
Pre časť cievky používame na vinutie ploché smaltované medené drôty triedy F alebo H, ktoré sú tesne a rovnomerne usporiadané bez potreby dodatočnej izolácie. Pri malokapacitných špirálach používame vrstvovú štruktúru, zatiaľ čo veľkokapacitné špirálky sú koláčového tvaru pre lepší odvod tepla.
Vo výrobnom procese prechádzajú cievky a jadrá jednosmerného reaktora tromi hlavnými krokmi: predsušenie, vákuová impregnácia a horúce pečenie a vytvrdzovanie. Na tento proces používame impregnačný lak triedy H. Tento proces umožňuje pevné spojenie cievky a jadra, čo nielen znižuje hluk počas prevádzky, ale zabezpečuje aj stabilnú prevádzku reaktora vo vysokoteplotnom prostredí s vysokou tepelnou odolnosťou.

Pre zabezpečenie stabilného výkonu reaktora sme zvolili nemagnetické materiály pre upevňovacie prvky stĺpa aktívnej zóny, čo pomáha znižovať nárast teploty reaktora.
Odkryté časti reaktora sú prísne ošetrené proti korózii. Medzitým sme pre prívodné svorky vybrali pocínované medené rúrkové svorky alebo medené rady, aby sme zaistili stabilitu a spoľahlivosť.

Tento jednosmerný reaktor s navinutým hliníkovým drôtom je vhodný pre nasledujúce scenáre:
1. Jednosmerný napájací systém: používa sa na stabilizáciu výstupného prúdu jednosmerného napájacieho zdroja a zlepšenie stability a spoľahlivosti napájacieho systému.
2. Systém riadenia frekvencie: Vo výkonových elektronických zariadeniach, ako je frekvenčný menič, sa používa na odfiltrovanie vysokých harmonických, zníženie elektromagnetického rušenia a zlepšenie výkonu systému.
3. oblasť priemyselnej automatizácie: vo všetkých druhoch priemyselných zariadení, ktoré potrebujú stabilizovať jednosmerný prúd, môže tento reaktor zohrávať dôležitú úlohu, ako napríklad galvanické pokovovanie, elektrolýza a zváracie zariadenia.
