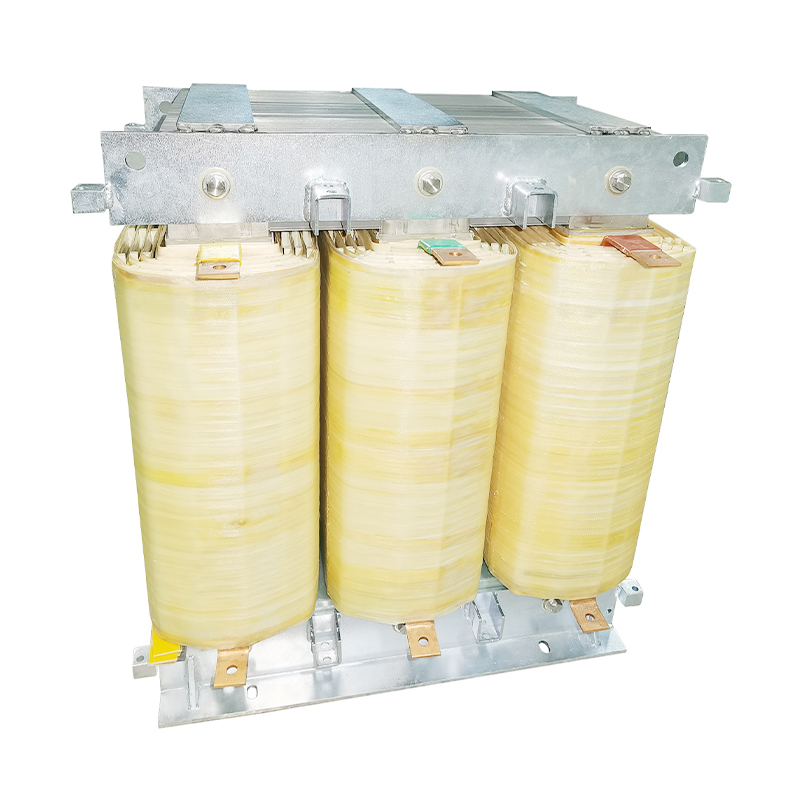

3300V filtračný reaktor

V systéme elektrickej siete existuje množstvo zdrojov harmonických, ako sú usmerňovače, meniče a meniče frekvencie. Vysoké harmonické, ktoré generujú, predstavujú vážnu hrozbu pre bezpečnú prevádzku hlavného transformátora a iných elektrických zariadení v systéme. Na riešenie tohto problému sa filtračné reaktory široko používajú vo vysokonapäťových a nízkonapäťových filtračných skriniach. Pracujú v sérii s filtračnými kondenzátormi a presným naladením na špecifické rezonančné frekvencie efektívne pohlcujú harmonické prúdy zodpovedajúcich frekvencií v elektrickej sieti. Návrh rýchlosti reaktancie je flexibilný, vrátane možností ako 1 %, 5,67 %, 6 %, 12 % a 13 %, ktoré dokážu efektívne potlačiť harmonické 3., 5., 7., 11., 13. a vyššieho rádu.

Hlavnou výhodou tohto filtračného reaktora je, že nielen výrazne znižuje harmonické rušenie v rozvodnej sieti, ale tiež optimalizuje účinník systému, čím poskytuje robustnú podporu pre bezpečnú a stabilnú prevádzku rozvodnej siete. Konkrétne sa tento filtračný reaktor vyznačuje nasledujúcimi pozoruhodnými charakteristikami:
- Rôznorodý dizajn: K dispozícii v trojfázových aj jednofázových typoch, pričom všetky využívajú dizajn suchého typu so železným jadrom, aby sa zabezpečil skvelý výkon v rôznych aplikačných scenároch.
- Vysokokvalitné železné jadro: Vyrobené z vysokokvalitných, za studena valcovaných silikónových oceľových plechov s nízkou stratou. Stĺpy so železným jadrom sú starostlivo segmentované epoxidovými doskami zo sklenenej tkaniny, čo zaisťuje, že vzduchová medzera reaktora zostane počas prevádzky stabilná.
- Efektívne cievky: Navinuté plochým medeným drôtom triedy F alebo H, cievky sú tesne a rovnomerne usporiadané, čo efektívne zvyšuje celkový výkon reaktora.
- Pokročilé spracovanie: Cievky a železné jadro filtračného reaktora prechádzajú sériou starostlivých procesov vrátane predpečenia, vákuovej impregnácie a tepelného vytvrdzovania. Impregnačný lak triedy H sa používa na zabezpečenie pevného spojenia cievok a železného jadra, čím sa zlepšuje životnosť a stabilita reaktora.
- Kvalitné materiály: Svorky, upevňovacie prvky a ďalšie komponenty filtračného reaktora sú vyrobené z nemagnetických materiálov, čo zaisťuje vysoko kvalitný faktor a veľký filtračný účinok.
- Antikorózna úprava: Všetky exponované časti prechádzajú prísnou antikoróznou úpravou, ktorá zaisťuje dlhodobú stabilnú prevádzku aj v drsnom prostredí.
- Efektívny a energeticky úsporný: Tento filtračný reaktor sa vyznačuje nízkym nárastom teploty, nízkymi stratami, vysokou mierou komplexného využitia a pohodlnou inštaláciou.
